| Sodick 沙迪克慢走丝线切割 ALN600Qs规格 | |
| X、Y、Z行程 | 600mm*400mm*350mm |
| U、V行程 | 150mm*150mm |
| 加工槽内部尺寸 | 1050mm*840mm |
| 锥度加工控制角度 | ±25°（板厚：130mm） |
| 最大工件尺寸（浸水） | 800mm*570mm*340mm |
| 最大工件尺寸（喷水） | 800mm*570mm*280mm |
| 最大加工物质量 | 1000KG（浸水、喷水） |
| 电极丝直径 | 0.1mm - 0.3mm |
| 电极线进给速度 | 420mmsec |
| ALN600Qs机台主体尺寸 | 2445mm*2710mm*2296mm |
| ALN600Qs安装尺寸 | 3695mm*4060mm |
| ALN600Qs总重量 | 4200KG |
| Sodick 沙迪克慢走丝线切割 ALN600Qs电源装置 | |
| 最大加工电流 | 40A（可选配60A） |
| 电源输入 | 380V（系统电源220V） |

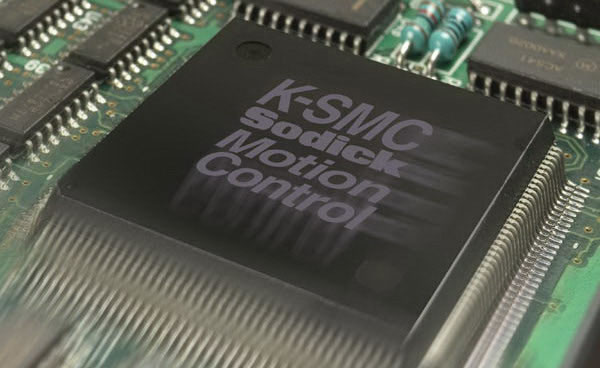

| 数控装置 | 多任务操作系统，K - SMC - LINK方式（M 4 - LINK） |
| 记忆装置 | SSD、外部存储器 |
| 输入方式 | 外部内存、多触摸屏、屏幕键盘、局域网 |
| 显示方式 | 19型TFT |
| 显示文字 | 汉字（JIS）、字母、数字等 |
| 键盘 | 标准101参考型键盘、功能键 |
| 位置命令方式 | 增量坐标、绝对坐标 |
| 放电加工条件登录功能 | 10000条件可登录（C000-C9999） |
| 补偿功能 | 10000条件可登录（H000-H9999） |
| 程序序列数指定 | 设定比N 000000000-N 999999999为止可能 |
| 坐标数 | 60 |
| 同时控制轴数 | 最大4轴（SPW - E：最大8轴） |
| 最小指令单位 | 0.001um |
| 最小驱动单位 | 0.01um（X、Y、U、V）轴 |
| 最大传送速度 | X、Y轴最大3m / min；Z轴2m/ min |
| 位置检测系统 | 全闭环回路控制（光学尺） |
| 驱动系统 | 直线马达（X、Y、U、V轴） |
| 各种补偿 | 各轴步距规误差补偿、间隙补偿、扭矩补偿 |
| 图形功能 | 平面、加工中描书、3次元、扩大、缩小、旋转、背景绘图 |
| Sodick 沙迪克慢走丝线切割 ALN600Qs特性 | |

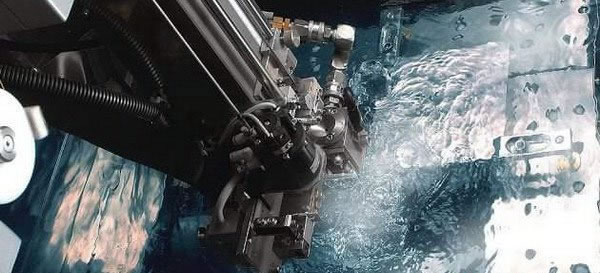

| 加工液面自动调整装置 | 通过液面自动调整，可实现无人化作业（喷水或浸水皆可） |
| 触控式操作 | ALN系列线切割搭载了触控式平板电脑操作模式； |
| 自动穿丝装置 | 实现自动熔断及自动穿丝作业（AWT） |
| 加工液温度恒定装置 | 可使得加工液温度保持稳定，达到高精度切割要求； |
| 四轴线性马达装置 | X、Y、U、V搭载线性马达，沙迪克专利冷却形式； |

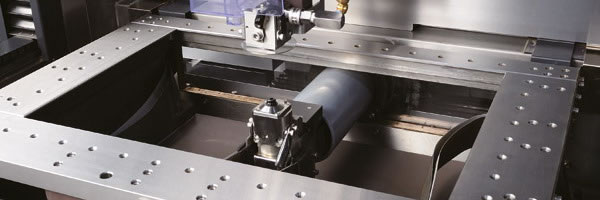

| 工作台 | 原AQ系列“C字型”工作台变更为陶瓷“口字型”工作台； |
| UTY编辑系统 | 通过该系统可在机台上实现作业程序编辑； |
| 0.1线径切割电源 | 搭载可作0.1线径切割之电源，实现更小R角处理； |
| TK2 | 加工中的变形量大幅降低，依赖于“TK2”回馈控制电路的应用； |
| 全闭式控制 | 四轴海德汉光学尺（0.01um） |
| TMP2 | 实现二次加工时的表面粗糙度的提高及中精加工的高速化； |
| 液面跟踪功能 | 标准配置Z轴跟踪液面跟踪功能，该解决方案可提高操作性； |
| 无人化操作 | 依赖高速自动接线装置及液面跟踪调节功能，提高工作效率； |
| 自行开发 | ALM系列要素技术由Sodick自行开发·制造； |
| Sodick 总部 | 日本国横滨市都筑区仲町台3 :12 1 TEL（045）942 - 3111（大代） |

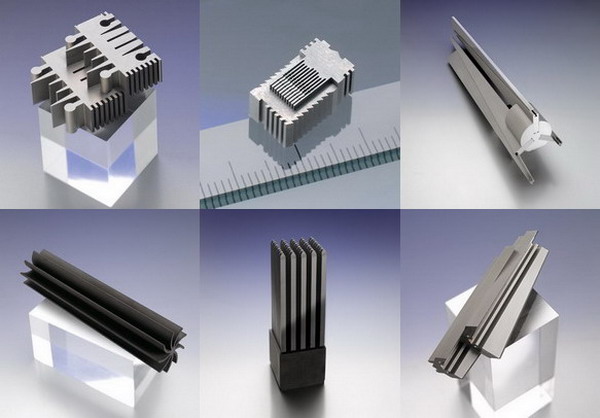

加工件展示
