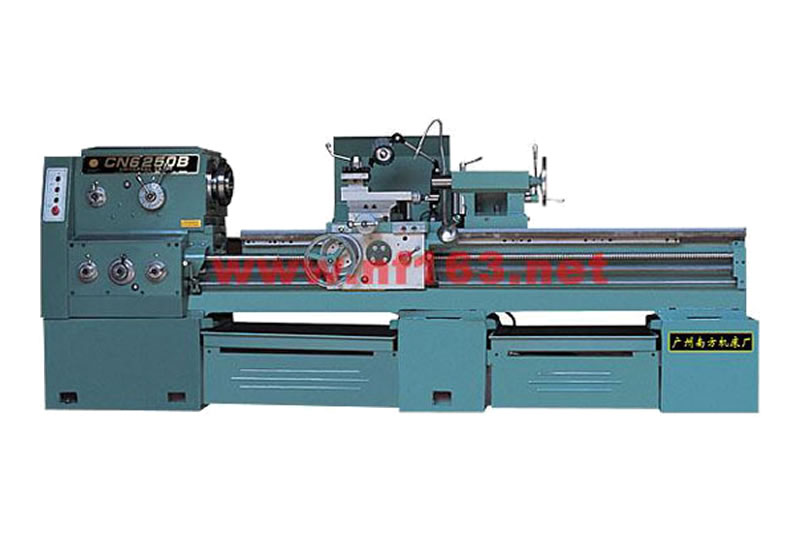

主机规格

中心高

210 mm

250 mm

床身上最大回转直径

420 mm

500 mm

最大工件长度

1000 mm   1500 mm   2000 mm

刀架最大行程（纵向）

1000 mm   1500 mm   2000 mm

刀架上最大工件回转直径

220 mm

300 mm

马鞍槽内最大工件回转直径

630 mm

710 mm

花盘前马鞍有效长度

240 mm

240 mm

棒料直径

φ80

主    轴

通孔直径

φ82

锥孔

φ90/1:2

转速50Hz

9～1600 r/min  正反各12种

刀    架

刀架横向最大行程

320 mm

360 mm

小刀架最大行程

145 mm

纵向刻度值

1 mm/格  300 mm/r

横刀架刻度值

0.05 mm/格  5 mm/r

小刀架刻度值

0.05 mm/格  5 mm/r

刀架回转角度范围

±50°

1°/格

主轴中心线至刀具支承面距离

约28 mm

约28 mm

刀杆截面尺寸（高×宽）

25 mm×25 mm

25 mm×25 mm

纵向进给量

0.028～6.43 mm/r  93种

横向进给量

0.012～2.73 mm/r  93种

尾    座

顶尖套内孔锥度

MT5

顶尖套最大移动量

150 mm

横向最大移动量

±15 mm

螺    纹

公制

0.5～224      48种

英制

72～1/8 t/ in   48种

模数

0.5～112 mm  42种

径节

56～1/4 DP    45种

电    机

主电机

7.5 kW

主电机转速    50Hz

1500 r/min

冷却泵电机

90W    300W

外形尺寸   长×宽×高

中心距   1000 mm

2625×1043×1275 mm

2625×1077×1315 mm

         1500 mm

3125×1043×1275 mm

3125×1077×1315 mm

         2000 mm

3625×1043×1275 mm

3625×1077×1315 mm

净    重

中心距   1000 mm

2250  kg

         1500 mm

2450  kg

         2000 mm

2650  kg

皮    带

主传动三角皮带型号规格

B－2260 mm（89″）

B－2330 mm（92″）
